Аппарат «Спектр ЛЦ» — это профессиональное оборудование, эффективность применения которого подтверждена в более чем 20 патентах, результатах защиты десятков кандидатских и докторских диссертаций, выполненных под руководством главного внештатного специалиста Комитета по здравоохранению Правительства Санкт-Петербурга, заведующей кафедрой физиотерапии и медицинской реабилитации СЗГМУ им. И. И. Мечникова, Президента Ассоциации физиотерапии и медицинской реабилитации, доктора медицинских наук, профессора Кирьяновой Веры Васильевны, а также многолетним опытом практического применения во многих учреждениях здравоохранения РФ, лечебно-оздоровительных и специализированных детских и взрослых учреждениях, частных клиниках.

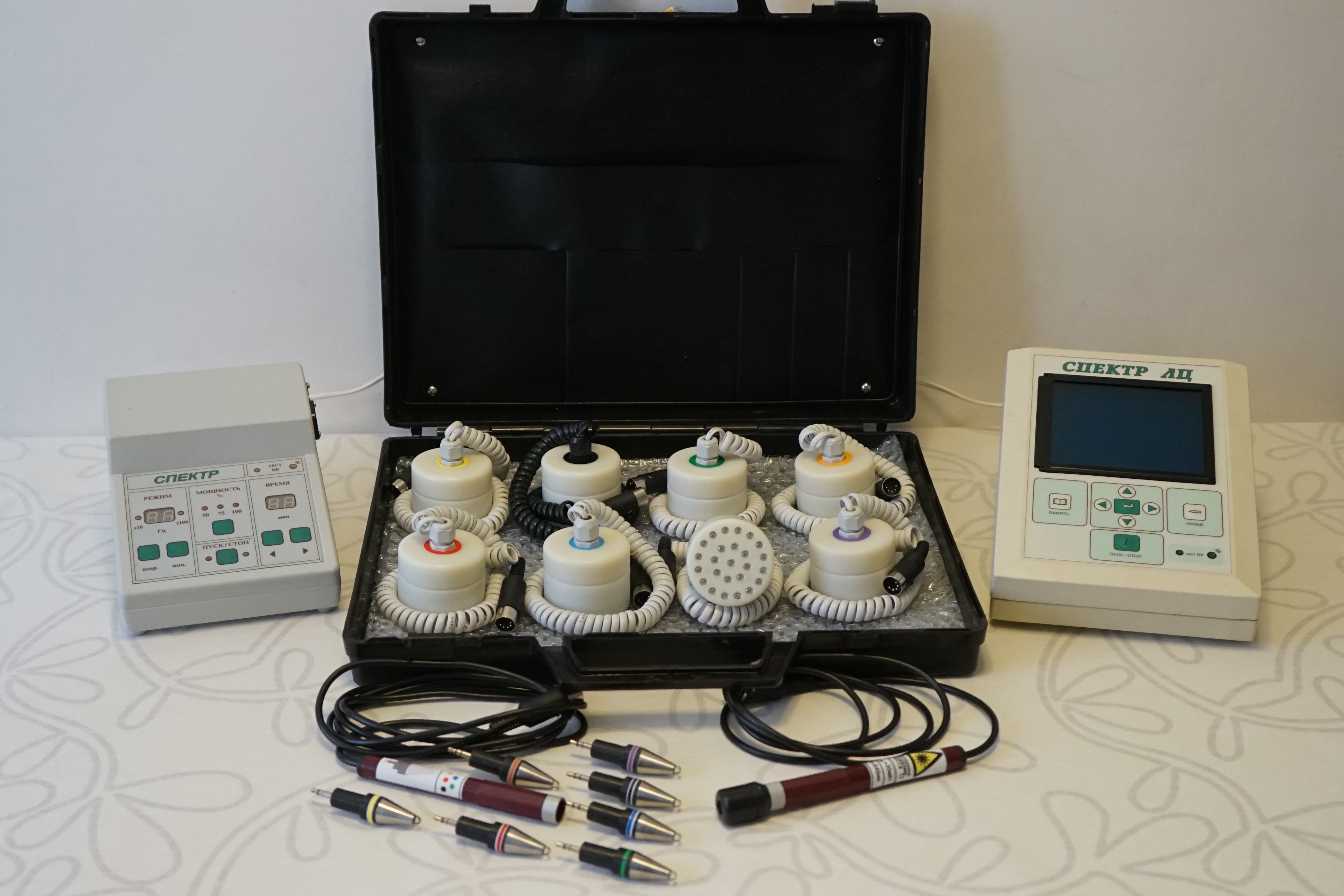

В состав аппарата «Спектр ЛЦ» входят как лазерные, так и не лазерные (светодиодные) рабочие инструменты, обеспечивающие возможность работы как по широким зонам, так и по точкам, что в сочетании с широким выбором спектрального состава излучения делает аппарат уникальным, не имеющим аналогов ни на территории Российской Федерации, ни за рубежом.

Предназначен для светодиодной фотохромотерапии и лазерной терапии путем воздействия на область патологических зон, БАТ и БАЗ, внутренние органы (чрескожно), низкоинтенсивным лазерным и светодиодным излучением различных участков оптического спектра: инфракрасного (ИК), красного, оранжевого, желтого, зеленого, синего, фиолетового.

Принцип лечебного действия аппарата основан на селективном поглощении биологическими тканями низкоинтенсивного (низкоэнергетического) оптического излучения различных длин волн, оказывающем физиологический и лечебный эффект. Воздействие излучения проявляется в активации обменных процессов и защитных реакций организма, приводит к биофизической стимуляции жизнедеятельности организма, активизирует кровообращение и микроциркуляцию, стимуляцию иммунной системы, ускорение реинсультивных процессов, ускоряет заживление ран кожи и слизистой оболочки, язв.

Основные терапевтические эффекты: противовоспалительный, сосудорасширяющий, трофический, болеутоляющий, регенераторный, иммуномодулирующий.

Основные области применения: восстановительная медицина и реабилитация путем применения фотохромотерапии в: терапии, хирургии, педиатрии, детской хирургии, хирургической стоматологии, проктологии, урологии, ортопедии и травматологии, акушерстве и гинекологии, оториноларингологии, кардиологии, пульмонологии, гастроэнтерологии, фтизиатрии, эндокринологии, инфекционных болезнях, неврологии, нейрохирургии, дерматологии, косметологии.

Достоинства: широкий выбор длины волны (цвета) излучения, возможность воздействия как на терапевтические поля большой площади, биологически активные зоны (БАЗ), так и на локальные зоны и точки (БАТ), разнообразие режимов воздействия, сочетание с акупрессурой, массажем, магнитным полем, возможность комплектации дополнительными комплектами световодных инструментов - для лазерной баротерапии, для оториноларингологии и др., возможность использования не только в лечебном учреждении, но и на дому.

Аппарат «Спектр ЛЦ» выпускается в двух вариантах исполнения: модель 01 и модель 02. Варианты исполнения отличаются друг от друга только блоками питания и управления. Все остальные комплектующие изделия являются общими для обеих моделей.

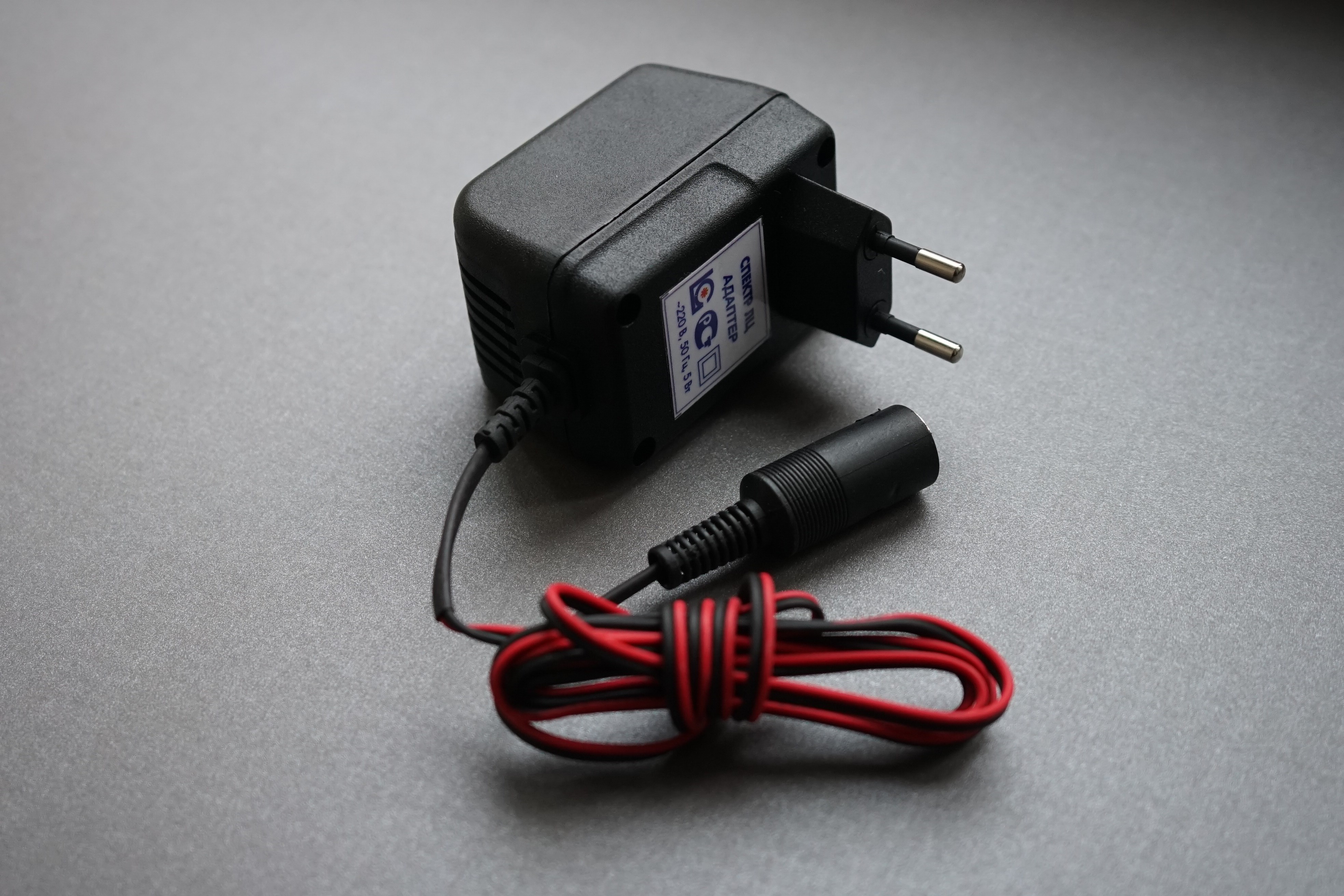

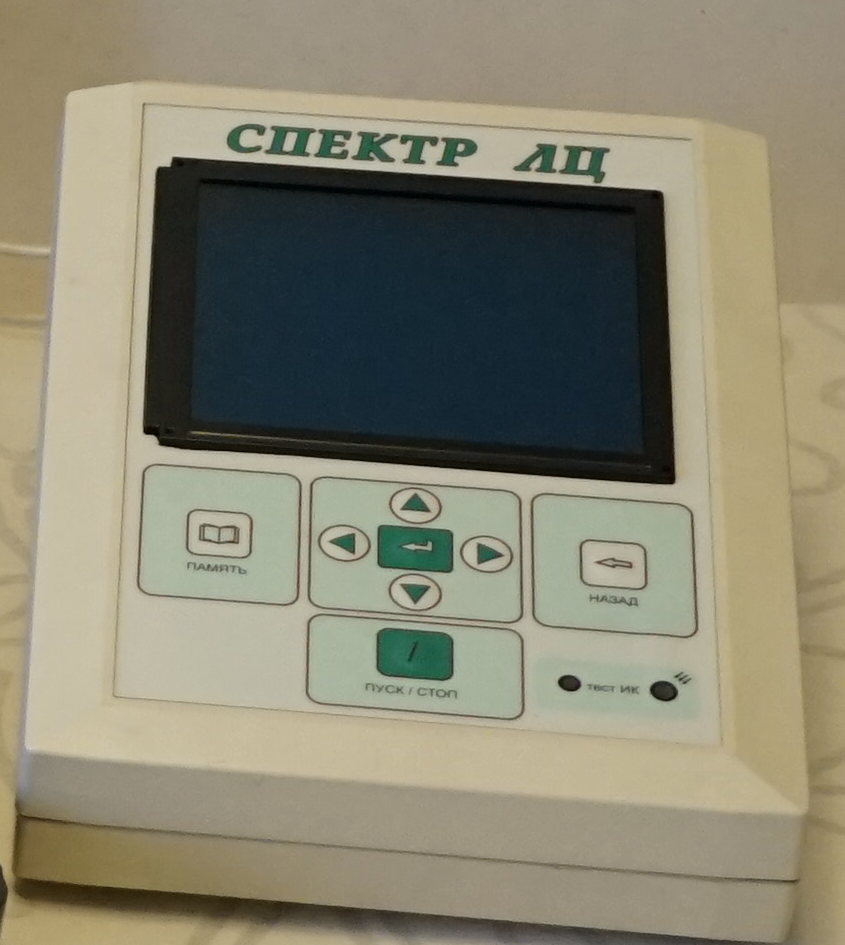

Блоки питания и управления предназначены для управления режимами работы и параметрами излучения рабочих инструментов, а также для визуального контроля режимов и параметров с помощью световых и цифровых индикаторов (модель 02) или с помощью дисплея (модель 01).

Блоки представляют собой малогабаритные моноблочные конструкции в пластмассовом корпусе. На лицевой панели блоков расположена клавиатура, с помощью которой устанавливают требуемые режимы и параметры работы рабочих инструментов. Световые и цифровые индикаторы или информация на дисплее отображают установленные режимы и параметры.

Графические обозначения и надписи, нанесенные на лицевой панели и корпусе блоков, поясняют функциональное назначение каждого элемента.

Внимание! Блок питания и управления (модель 01) – в настоящее время не выпускается в связи с его модернизацией. Данный блок будет обладать расширенными возможностями по сравнению с блоком питания и управления модели 02. Информация будет опубликована дополнительно.

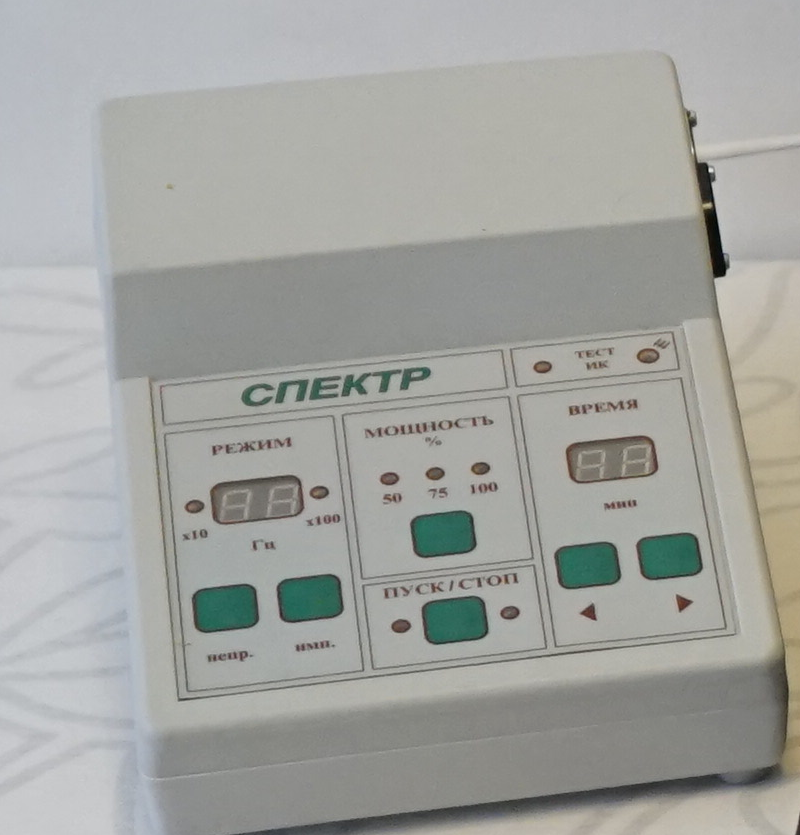

Блок питания и управления (модель 02) обеспечивает:

Режимы работы	непрерывный импульсный (прямоугольные импульсы)
Диапазон частот следования импульсов, Гц	от 0,2 до 1500 (частота изменяется дискретно)
Уровни мощности излучения, %	50, 75, 100
Время процедуры, задаваемое таймером, мин	от 01 до 20 изменяется дискретно с шагом: • 0,1 мин – в диапазоне от 0,1 до 1 мин, • 1,0 мин – в диапазоне от 1,0 до 10 мин, • 5,0 мин – в диапазоне от 10 до 20 мин
Габаритные размеры, не более, мм	210х150х70
Масса, не более, кг	3
Узел контроля ИК излучения	наличие
Потребляемая мощность, не более, ВА	50
Питание	от сети переменного тока 220 В, 50 Гц

---

Р - максимальная мощность излучения, λ_ср - средняя длина волны излучения

Тип рабочего инструмента	Рmax (мВт)	λ(нм)	S(см2)

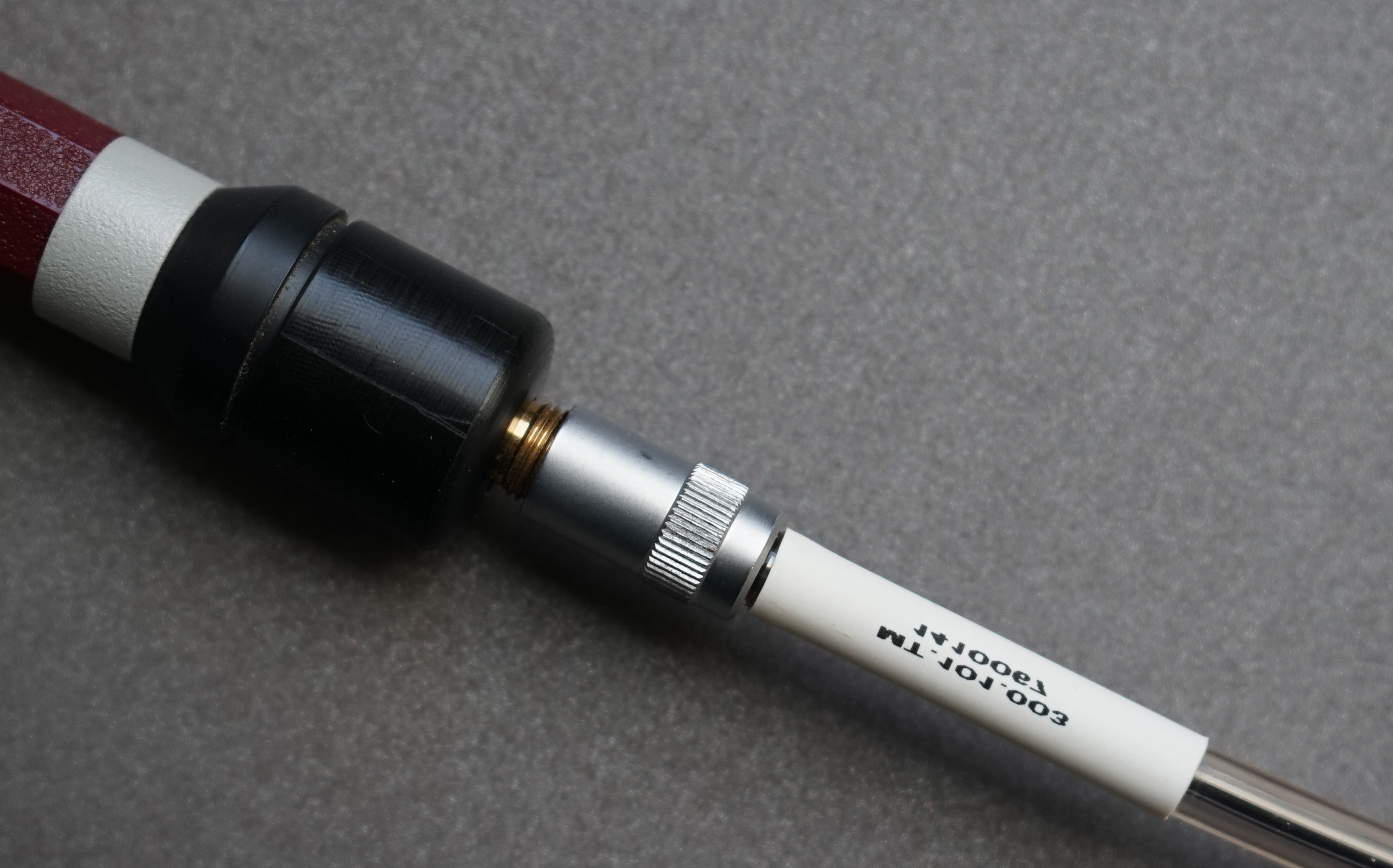

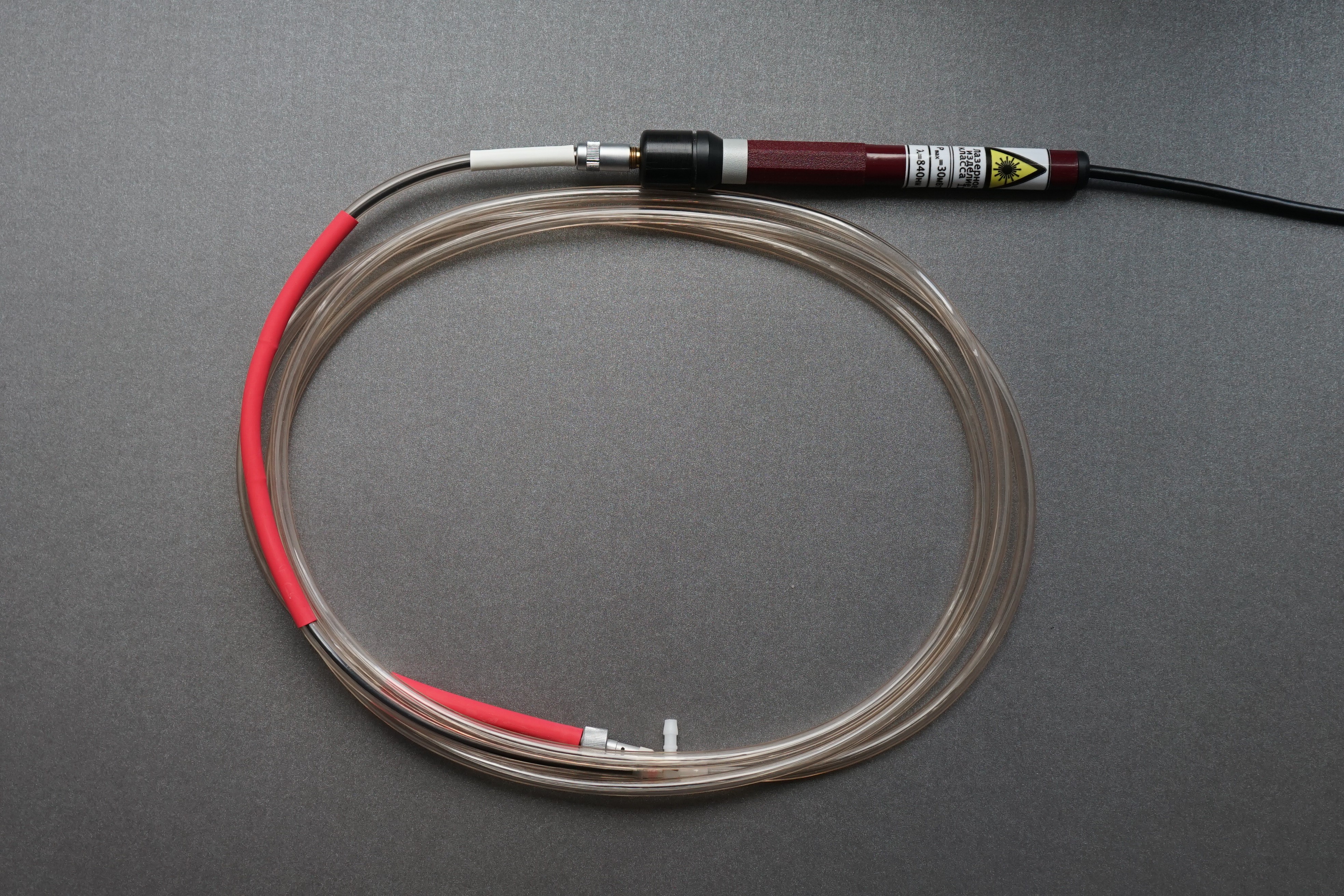

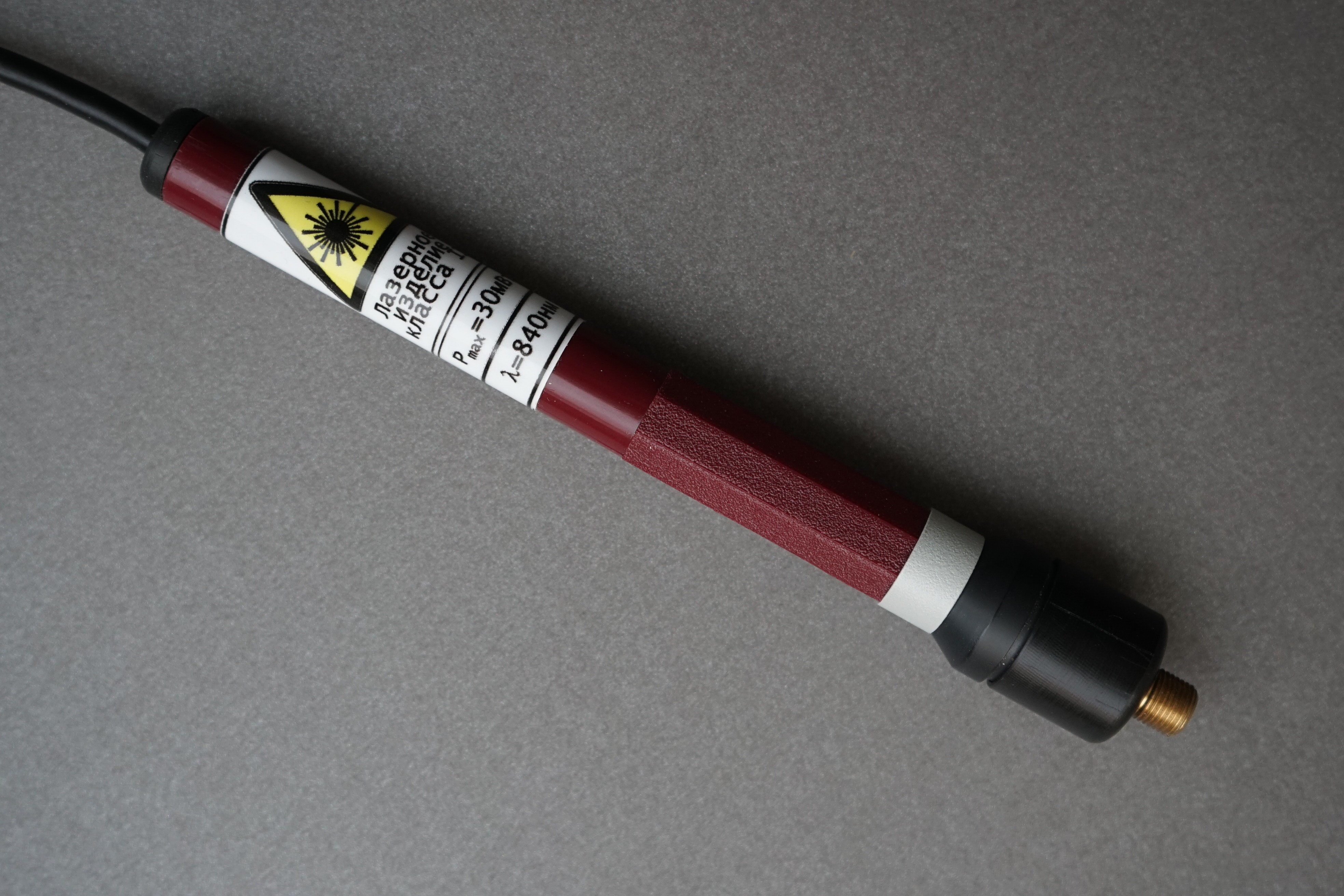

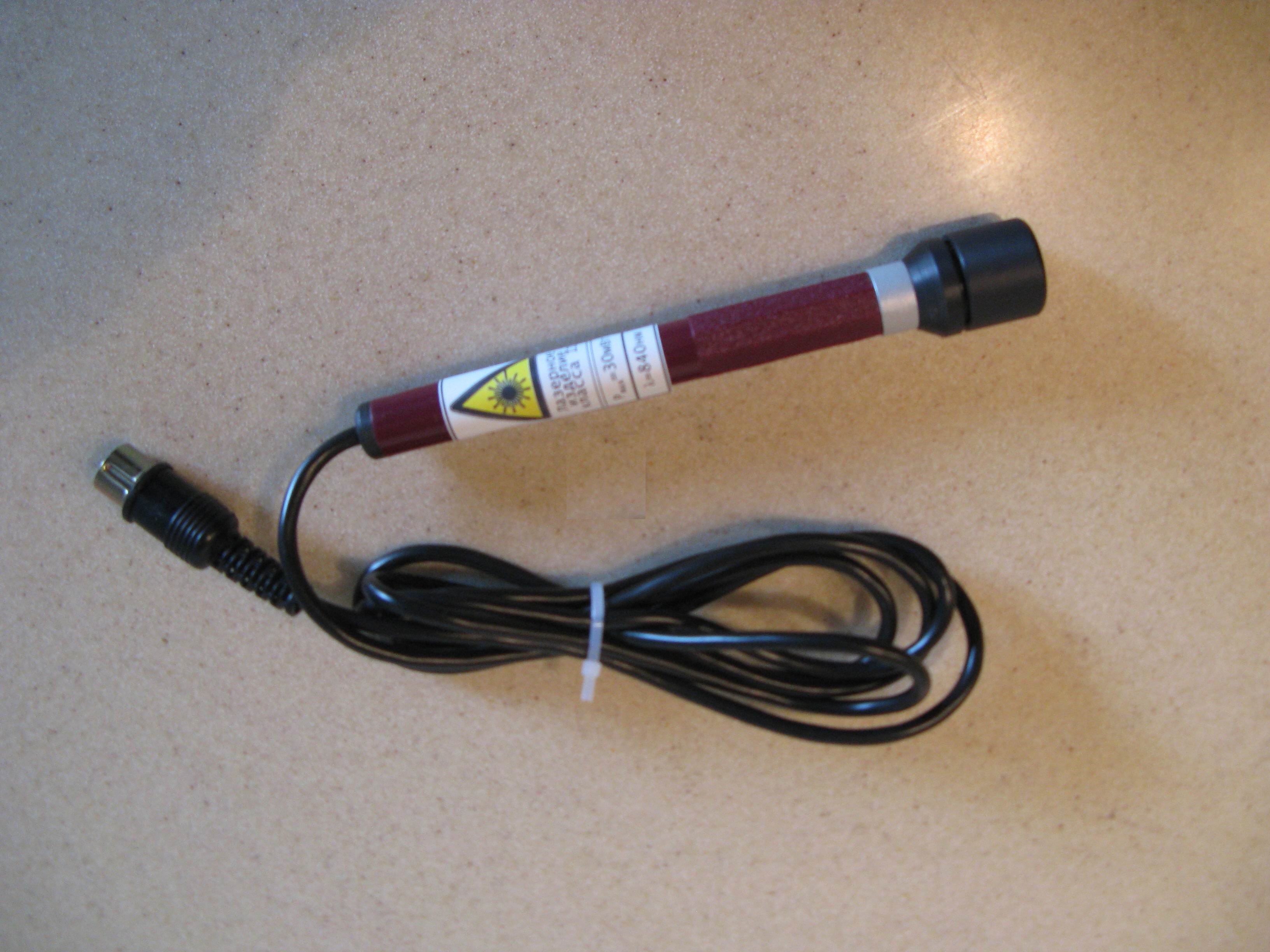

Лазерный облучатель (ИК)	35 ± 7	845 ± 35	0,2

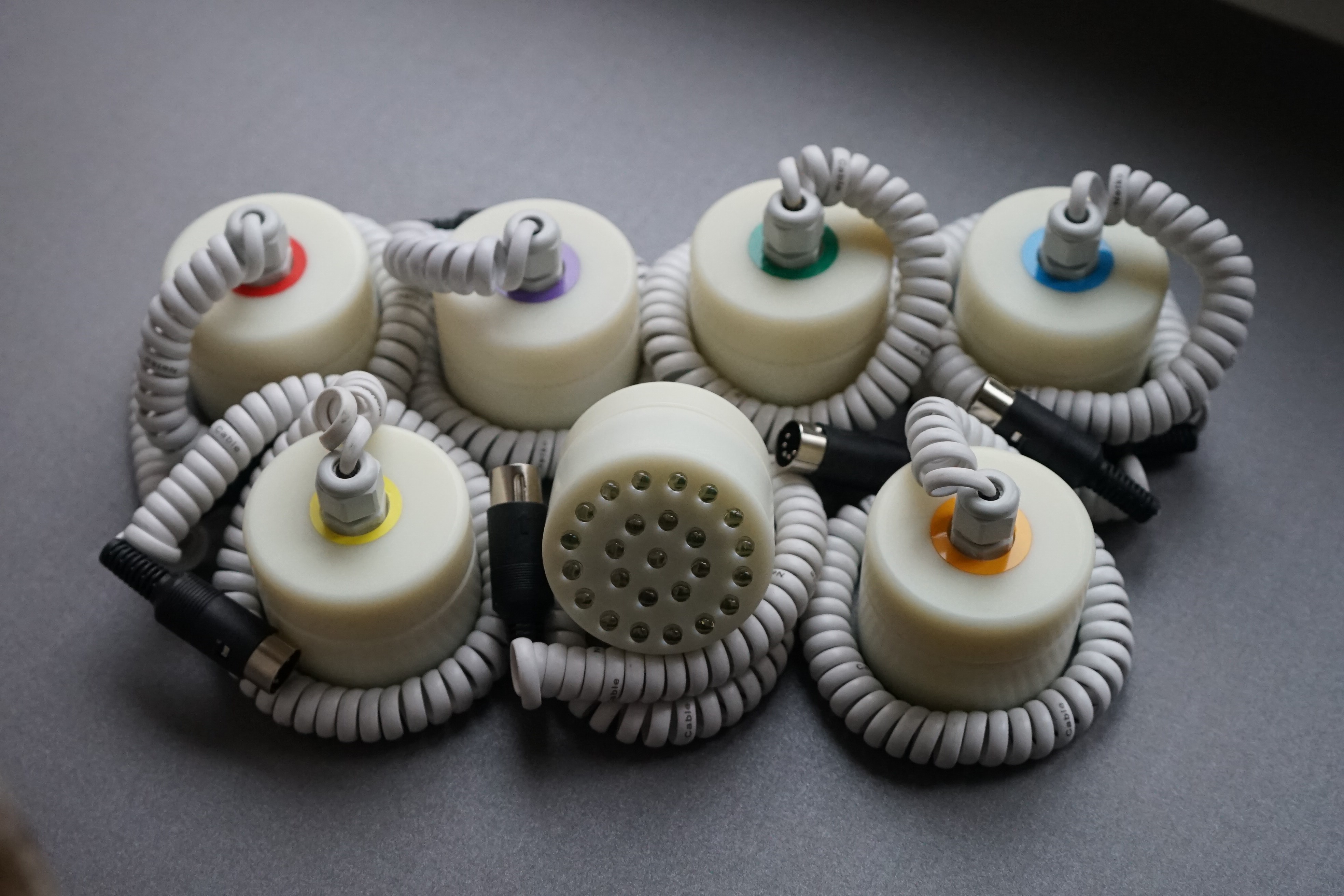

Светодиодные матрицы: - инфракрасная - красная - оранжевая - желтая - зеленая типа 1 - зеленая типа 2 - синяя - фиолетовая	225 ± 50 50 ± 12 63 ± 12 15 ± 5 7,5 ± 3 225 ± 50 225 ± 50 200 ± 50	840 ± 30 650 ± 30 605 ± 15 585 ± 15 560 ± 15 525 ± 15 470 ± 15 385 ± 15	18 18 18 18 18 18 18 18

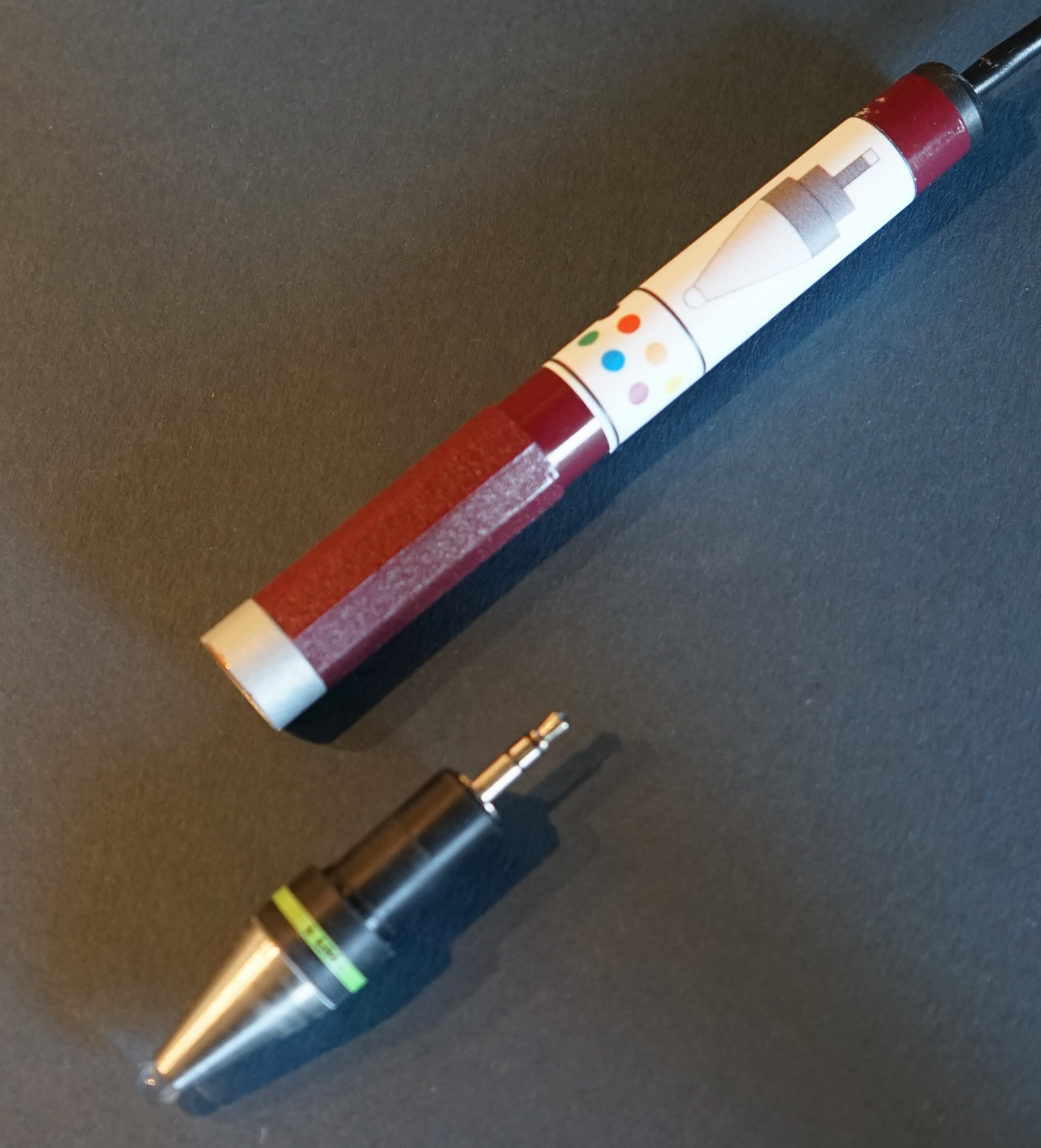

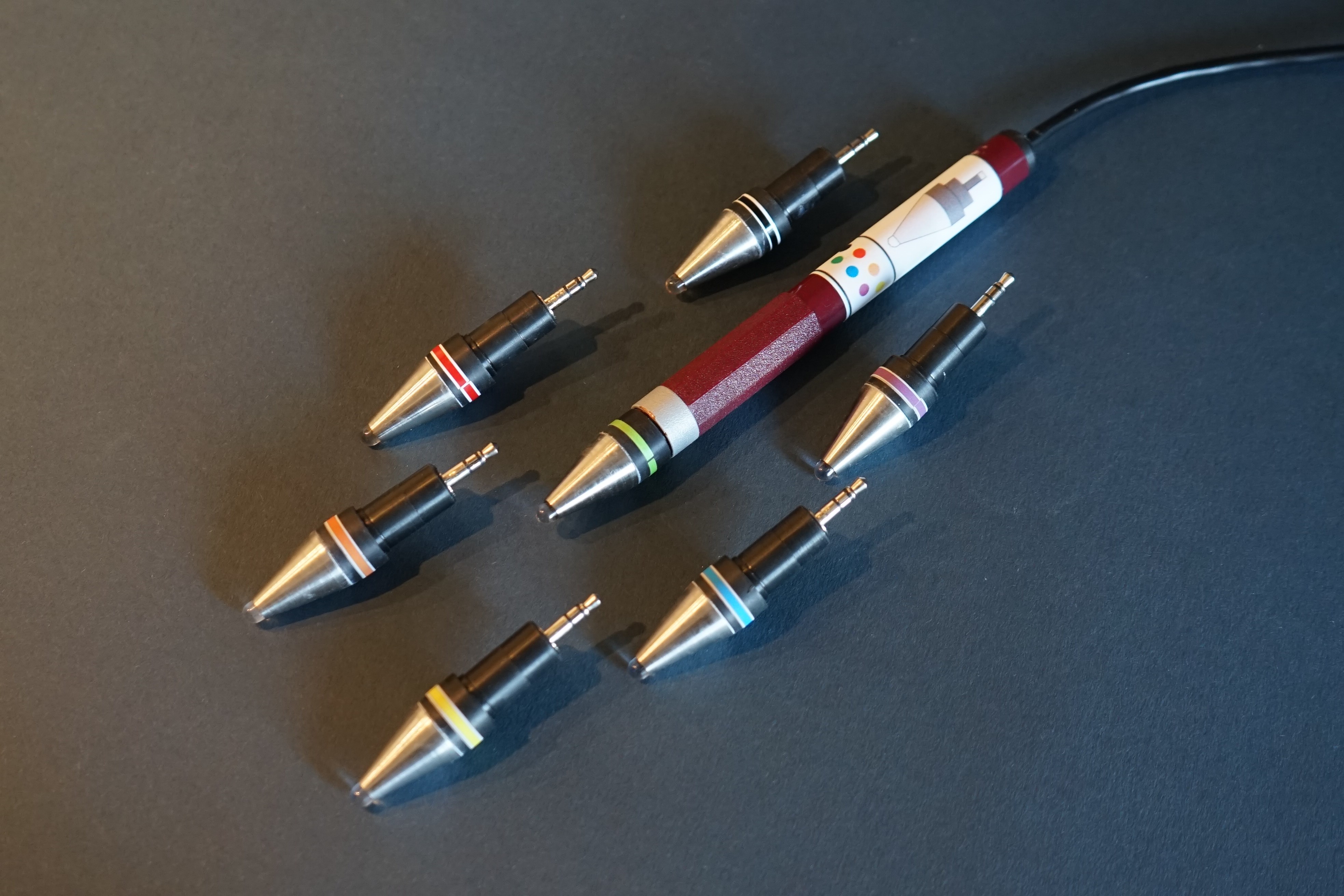

Светодиодные наконечники: - инфракрасный - красный - оранжевый - желтый - зеленый типа 1 - зеленый типа 2 - синий - фиолетовый	9,0 ± 2,0 2,0 ± 0,5 2,5 ± 0,5 0,6 ± 0,2 0,3 ± 0,1 9,0 ± 2,0 9,0 ± 2,0 8,0 ± 2,0	840 ± 30 650 ± 30 605 ± 15 585 ± 15 560 ± 15 525 ± 15 470 ± 15 385 ± 15	0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2

Показания

Результаты проведенных исследований, опубликованные в Российских и зарубежных журналах, материалах конференций, монографиях и материалах диссертаций, а также новых, современных исследований свидетельствуют о клинической эффективности аппарата «Спектр ЛЦ» при лечении более, чем 30-ти различных заболеваний, а именно:

• гипертоническая болезнь,
• ишемическая болезнь сердца,
• язвенная болезнь желудка и двенадцатиперстной кишки,
• черепно-мозговые травмы и их последствия,
• хроническая ишемия головного мозга,
• органические поражения ЦНС,
• остеоартроз,
• хронический бронхит,
• туберкулез легких,
• атеросклероз сосудов нижних конечностей,
• гнойно-воспалительные осложнения в абдоминальной хирургии,
• трофические язвы и длительно незаживающие раны,
• эрозии шейки матки,
• инфекционный гепатит А и В,
• травматические и компрессионно-ишемические невропатии,
• перинатальные поражения центральной нервной системы,
• простатит,
• геморрой,
• ожоги,
• диабетическая микроангиопатия сосудов нижних конечностей,
• дорсопатии (остеохондроз позвоночника),
• синдром потери плода (ранняя медицинская реабилитация женщин),
• акне (угревая сыпь),
• фурункулез,
• алопеция,
• тонзиллит,
• хронический аденоидит,
• воспалительные заболевания околоносовых пазух,
• артропатии (хондрокальциноз),
• коррекция возрастных изменений кожи лица (морщины, сухая и жирная кожа) и др.

Противопоказания

Абсолютные противопоказания:

• общее тяжелое состояние больного,
• лихорадка,
• острые инфекционные заболевания,
• острое гнойное воспаление без условий для оттока экссудата,
• активные формы туберкулеза легких (за исключением синего светодиодного излучения),
• злокачественные новообразования,
• доброкачественные новообразования с тенденцией к росту,
• системные заболевания крови,
• наклонность к кровотечениям,
• декомпенсация сердечно-сосудистых и бронхолегочных заболеваний,
• сердечная недостаточность II-й ст.,
• острая почечная и печеночная недостаточность,
• тяжелые формы сахарного диабета, декомпенсация сахарного диабета,
• тиреотоксикоз,
• индивидуальная непереносимость фототерапии,
• наличие вживлённого кардиостимулятора на расстоянии ближе 25 см от зоны воздействия.

Относительные противопоказания:

• психические заболевания в фазе обострения.

Предупреждение

• не допускается контактная техника воздействия аппаратом на открытые раны.

Возможные побочные действия

При использовании медицинского изделия по назначению, в условиях, предусмотренных производителем и при условии соблюдения показаний и противопоказаний к применению, побочных эффектов, осложнений или нежелательных отдаленных последствий применения не отмечалось.

Опыт применения

Среди авторов уникальных медицинских технологий такие известные специалисты в области физиотерапии и медицинской реабилитации, воспитанники Санкт-Петербургской школы физиотерапии и медицинской реабилитации под руководством д.м.н., проф. Кирьянова В.В., как:
Гузалов П.И. д.м.н. («Фотохромотерапия в комплексном лечении заболеваний периферической нервной системы»), Жарова Е. Н., д.м.н. («Влияние светодиодного излучения на зрительные нарушения при черепно-мозговой травме и ее последствиях»), Левашов А. Н., к.м.н. («Применение селективной фотохромотерапии синим светом в комплексном лечении больных туберкулезом легких»), Гордеева И.В., к.м.н. («Влияние светодиодного излучения красного цвета на процессы регенерации эрозии шейки матки»), Дудина А. В., к.м.н. («Острые вирусные гепатиты А и В: обоснование применения селективной фотохромотерапии»), Братова Е.А., к.м.н. («Влияние различных методов лечения на состояние церебральной гемодинамики и когнитивных функций у детей с последствиями перинатальных поражений центральной нервной системы»), Сергеева Е.Н., к.м.н. («Применение монохромного некогерентного светодиодного излучения в комплексном лечении ожогов кожи у детей»), Чабан А.А., к.м.н. («Применение лазеротерапии и фотохромотерапии в комплексном лечении больных с диабетической ангиопатией нижних конечностей»), Василькин А.К., к.м.н. («Селективная фотохромотерапия в реабилитации больных с рефлектрными синдромами остеохондроза пояснично-крестцового отдела позвоночника»), Батраков А.В., к.м.н. («Применение светодиодного излучения (470 нм) в комплексном лечении больных фурункулами лица»), Хаммад И.А., к.м.н. («Применение фотохромотерапии в комплексном лечении хронического тонзиллита»), Машковская Я.Н., к.м.н. («Лечение хронической ишемии головного мозга»), Королькова Т.Н., д.м.н., зав. кафедрой косметологии, Кириллова А.С., к.м.н. («Способ коррекции возрастных изменений кожи лиц»).

В настоящее время накоплен большой опыт практического применения фотохромотерапии в различных областях медицины, в различных медицинских учреждениях. Достаточно привести пример применения фотохромотерапии сотрудниками Северодвинской городской детской больницы в комплексном лечении ожогов кожи у детей (ярко продемонстрированный в презентации доклада Кузнецовой Е.В.), в клинике АБИА, а также во многих других взрослых и детских больницах, поликлиниках, санаториях, профильных и других медицинских учреждениях.

Северодвинская городская детская больница

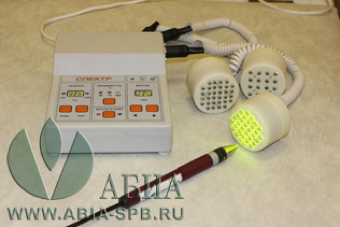

Клиника "АБИА", Санкт-Петербург

Врач-физиотерапевт
КОБЗАРЬ ТАТЬЯНА АЛЕКСЕЕВНА
Окончила СПБГМУ им.ак.И.П.Павлова в 2003 году. В 2003-2004 году проходила обучение в интернатуре на базе СПБГМУ им. ак. И.П.Павлова, присвоена специальность «Терапия».

В 2005-2007 году проходила обучение в ординатуре по специальности «Физиотерапия и курортология» на базе МАПО, кафедра физиотерапии и курортологии, зав. кафедрой Кирьянова В.В., повышение квалификации пройдено в 2012 году на базе ГБОУ ВПО СЗГМУ имени И.И.Мечникова. Ежегодно посещает конгрессы физиотерапевтов России. Опыт работы с 2003 года. Ведет прием взрослых и детей от года.

Публикации

Основные сведения о применении фототерапии и, в частности, фотохромотерапии описаны в основополагающих статьях и монографиях таких авторов как:

1. Лазерная и магнитолазерная терапия: Обзорная информация // Медицина и здравоохранение. Серия: Обзоры по важнейшим проблемам медицины.- М., 1985.- №3.- 66 с.

2. Кару Т.И. Регуляция клеточного метаболизма низкоинтенсивным лазерным светом // Методы лазерной биофизики и их применение в медицине.-Тарту, 1989, с.15-22.

3. Илларионов В.Е. Основы лазерной терапии - М.: Издательство “Респект” объединения “ИНОТЕХ - ПРОГРЕСС”, 1992.

4. Козлов В.И., Буйлин В.А., Самойлов Н.Г., Марков И.И. Основы лазерной физио- рефлексотерапии / Под ред. Скобелкина О.К./ - Самара- Киев, 1993.

5. Вилисов А.А. Светодиоды как альтернатива лазерам в медицине и связи. Laser Market, № 5, 1994.

6. Палеев Н.Р., Карандашов В.И., Кочан Л.М., Зродников В.С., Петухов Е.Б. Использование высокоэффективных полупроводниковых излучающих диодов в фототерапевтической аппаратуре. LASER MARKET, (2-3), 1995.

7. Боголюбов В.М., Пономаренко Г.Н. Общая физиотерапия: Учебник.-2-е изд.,перераб.- М., СПб.: СЛП, 1997.-480 с.

8. Тучин В.В. Лазеры и волоконная оптика в биомедицинских исследованиях.- Саратов: Изд-во Сарат. ун-та, 1998.- 384 с.

9. Карандашов В.И., Петухов Е.Б., Зродников В.С. Фототерапия (светолечение): Руководство для врачей / Под ред. Н.Р.Палеева.-М.: Медицина, 2001.-392 с.

10. А.М. Коробов, В. А. Коробов, Т. А. Лесная Фототерапевтические аппараты Коробова серии «Барва» / – Харьков : Контраст, 2008. – 176 с.

11. Веселовский А.Б., Кирьянова В.В., Митрофанов А.С., Петрищев Н.Н., Фефилов Г.Д., Янтарева Л.И. Тенденции развития, разработка и исследование физиотерапевтической аппаратуры для фотохромотерапии.-Оптические и лазерные технологии: Сборник статей / Под ред. В.Н.Васильева.- СПб: СПб ГИТМО (ТУ), 2001, с.149-164.

12. А.Б. Веселовский, П.И. Гузалов, В.В. Кирьянова, А.С. Митрофанов Г.Д. Фефилов, В.Ю. Храмов Пространственно-энергетические характеристики светодиодов, используемых в фотохромотерапии / Изв. Вузов. Приборостроение. 2013. Т. 56, № 9, с. 57-62.

Главным партнером и медицинским соисполнителем аппарата «Спектр ЛЦ» является кафедра физиотерапии и медицинской реабилитации СЗГМУ им. И.И. Мечникова под руководством д.м.н., проф. Кирьяновой В.В., главным специалистом-физиотерапевтом комитета здравоохранения г.Санкт-Петербурга.

Более 30 лет осуществляется тесное творческое сотрудничество сотрудников кафедры лазерных технологий и лазерной техники НИУ ИТМО, сотрудников ООО «УНП ЛАЗЕРНЫЙ ЦЕНТР ИТМО», являющихся разработчиками аппарата «Спектр ЛЦ», и сотрудников кафедра физиотерапии и медицинской реабилитации СЗГМУ им. И.И. Мечникова.

За это время опубликовано более 150 совместных научных публикаций, получено более 20 Патентов на медицинские технологии, защищено более 15 кандидатских и одна докторская диссертация по фотохромотерапии с использованием аппарата «Спектр ЛЦ». Гузалов Павел Иркинович, тема докторской диссертации: «Фотохромотерапия в комплексном лечении заболеваний периферической нервной системы».

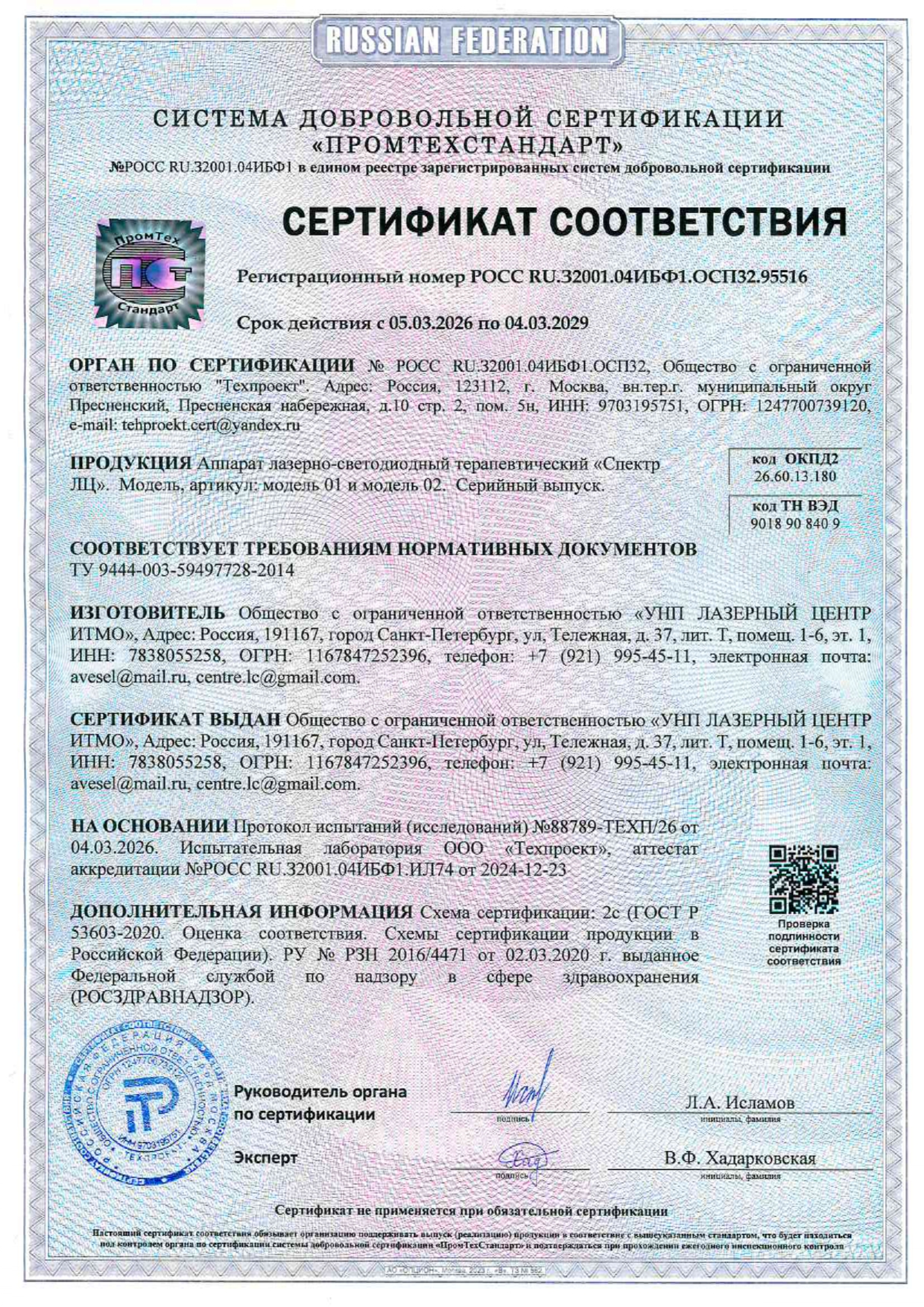

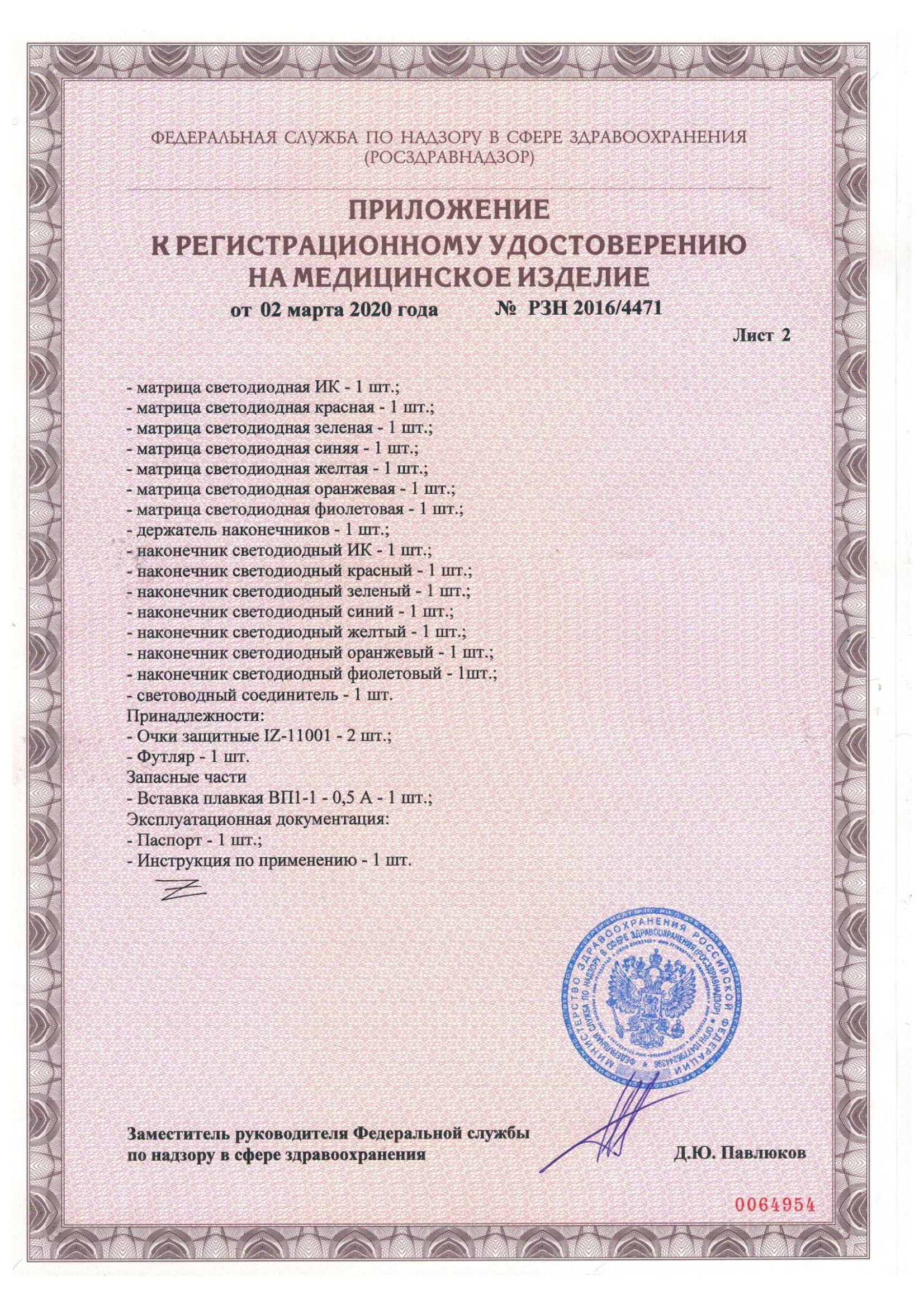

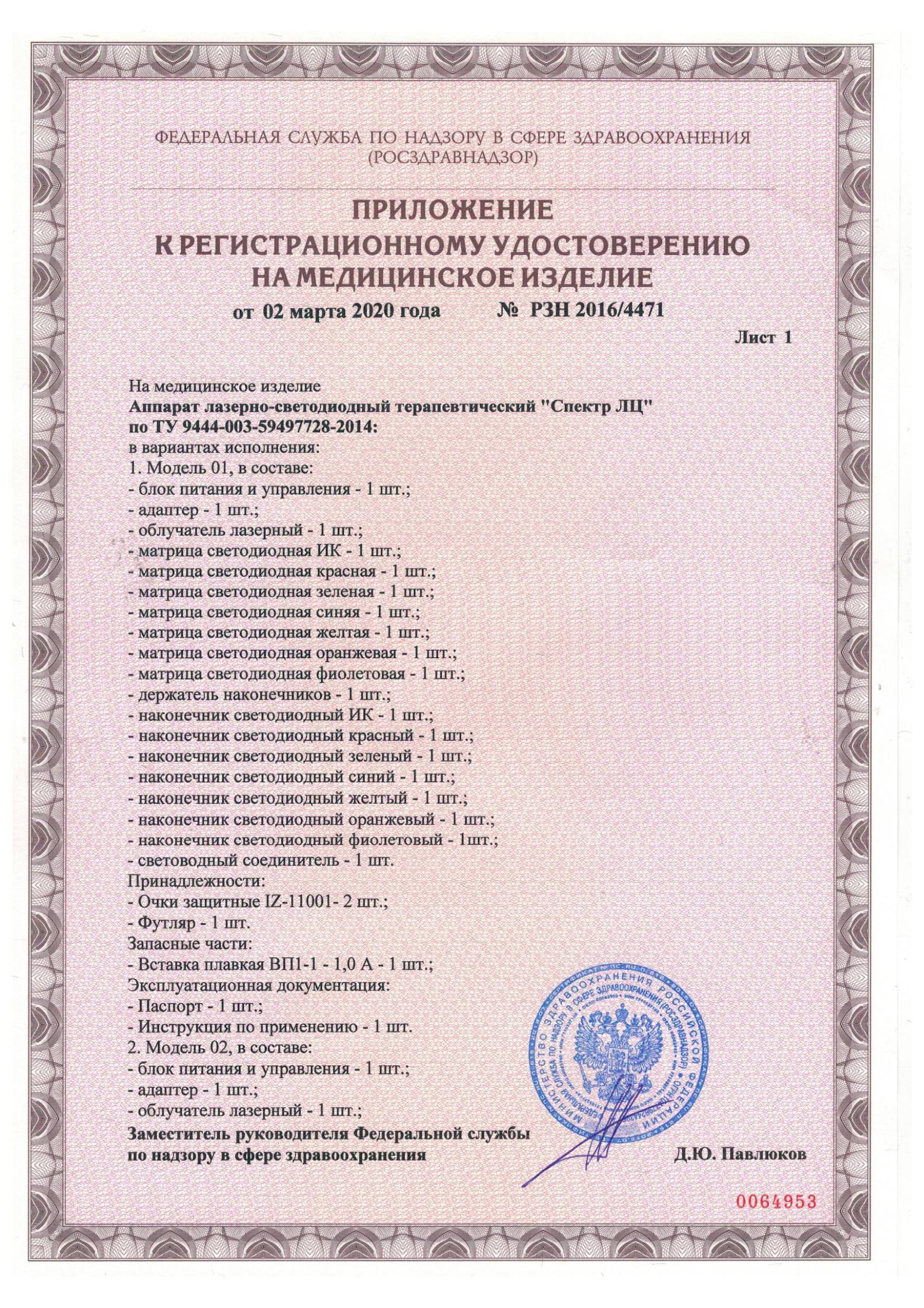

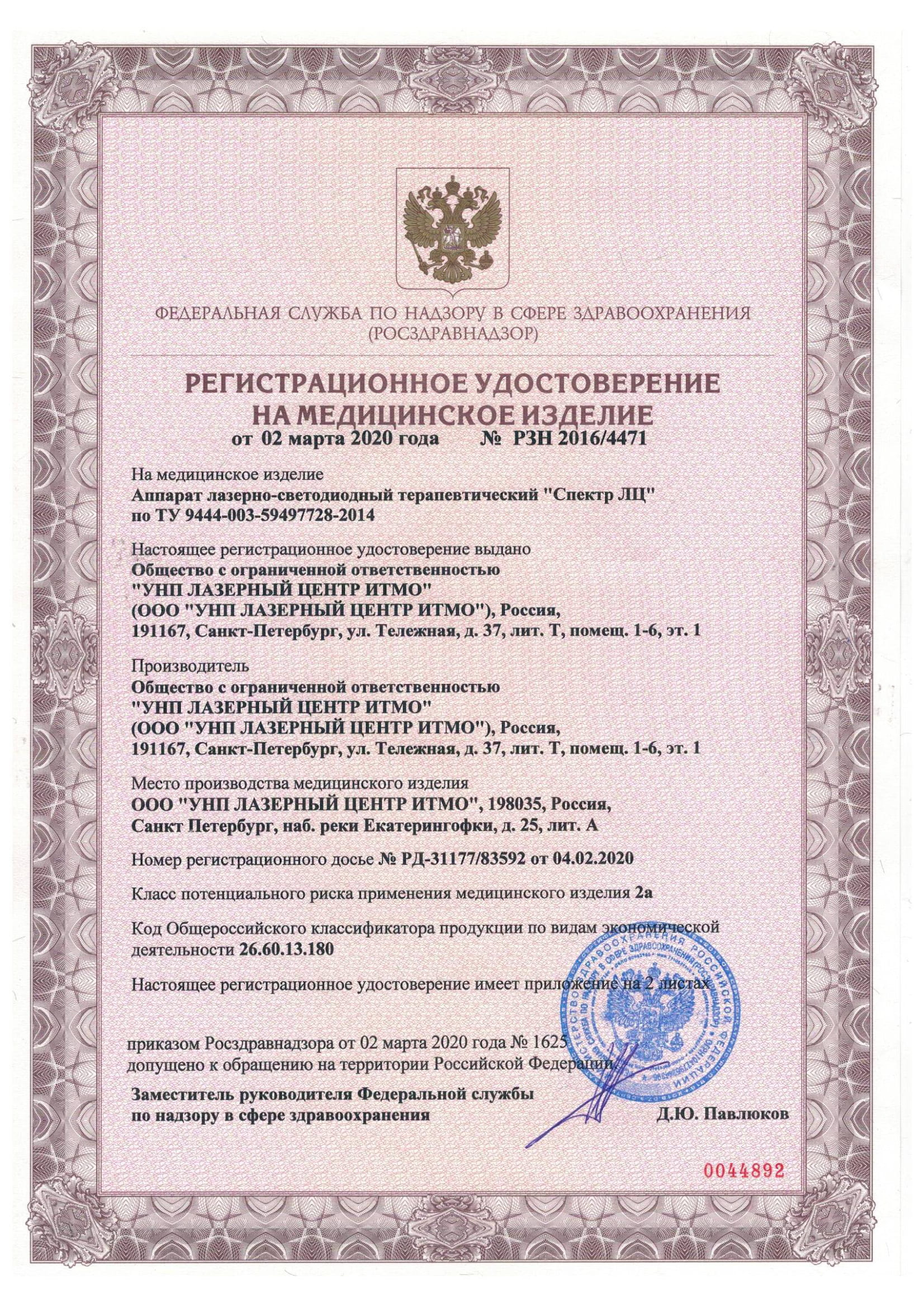

25 августа 2016 года получено новое Регистрационное удостоверение МЗ России на аппарат «Спектр ЛЦ» нового поколения, выполненного на современной технической базе, с учетом последних достижений в области фотохромотерапии, заслуженно ставшей самостоятельным большим направлением в науке и практической медицине.

К числу партнеров по научному и практическому сотрудничеству несомненно следует отнести целый ряд широко известных медицинских и технических организаций и специалистов.

Среди них следует отметить следующие.

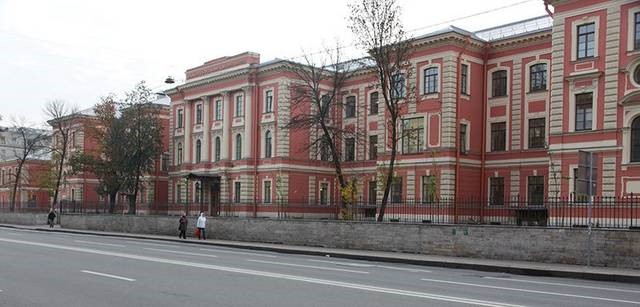

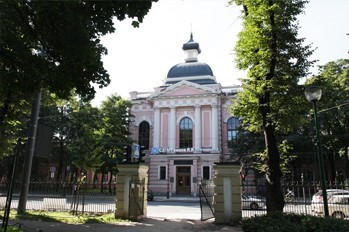

Первый Санкт-Петербургский государственный медицинский университет им. акад. И.П.Павлова.

С 1977 по 2008 год под руководством д.м.н., профессора, заслуженного деятеля науки РФ, заведующего кафедра патофизиологии с курсом клинической патофизиологии Петрищева Н.Н. на кафедре была организована работа по совершенствованию учебного процесса и внедрению лазерных технологий в разные области медицины. В том числе, проведены исследования с помощью аппарата «Спектр ЛЦ» по воздействию оптического излучения на простейшие организмы, сердечнососудистую систему животных и др. с целью установления дозазависимого эффекта и влияния длины волны излучения.

В настоящее время Петрищев Н.Н. - руководитель Центра лазерной медицины ПСПбГМУ им. акад. И. П. Павлова.

Научные сотрудники исследуют фундаментальные вопросы взаимодействия лазерного излучения с тканью, а также ведут разработку новых методов диагностики и лечения с применением лазерного излучения.

На базе Центра выполняются диссертационные работы, осуществляется совместная подготовка магистров НИУ ИТМО по специальности «Биомедицинская оптика».

Центр лазерной медицины тесно сотрудничает с сотрудниками ООО «УНП ЛАЗЕРНЫЙ ЦЕНТР ИТМО».

Нейрохирургический НИИ им. А.Л. Поленова отделение анестезиологии и реанимации

Жарова Е.Н. Влияние светодиодного излучения на зрительные нарушения при черепномозговой травме и ее последствиях. Автореф. дисс. канд.мед. наук, Санкт-Петербург, Санкт-Петербург, 2007.

Государственное бюджетное учреждение здравоохранения «Детский санаторий - Реабилитационный центр «Детские Дюны»

Разработчиком и производителем аппарата «Спектр ЛЦ» является ООО «ЛАЗЕРНЫЙ ЦЕНТР ИТМО» при участии СЗГМУ им. И.И. Мечникова (кафедра физиотерапии и медицинской реабилитации, зав. кафедрой Кирьянова В.В.) в качестве медицинского соисполнителя.

Аппарат обеспечивается оригинальными рекомендациями по применению в лечебной практике.

Адрес производителя: 197101, г. Санкт-Петербург, пер. Гривцова, 14, ООО «УНП ЛАЗЕРНЫЙ ЦЕНТР ИТМО», Отдел медицинской техники, отдел продаж: тел. +7 (921) 995-45-11, эл. почта: avesel@mail.ru
По вопросам технического обслуживания обращаться по тел. +7 (921) 796-32-67, эл. почта: fg1319@mail.ru

Загрузить инструкцию по вводу в эксплуатацию Загрузить видеоинструкцию по вводу в эксплуатацию Смотреть видеоинструкцию по вводу в эксплуатацию
